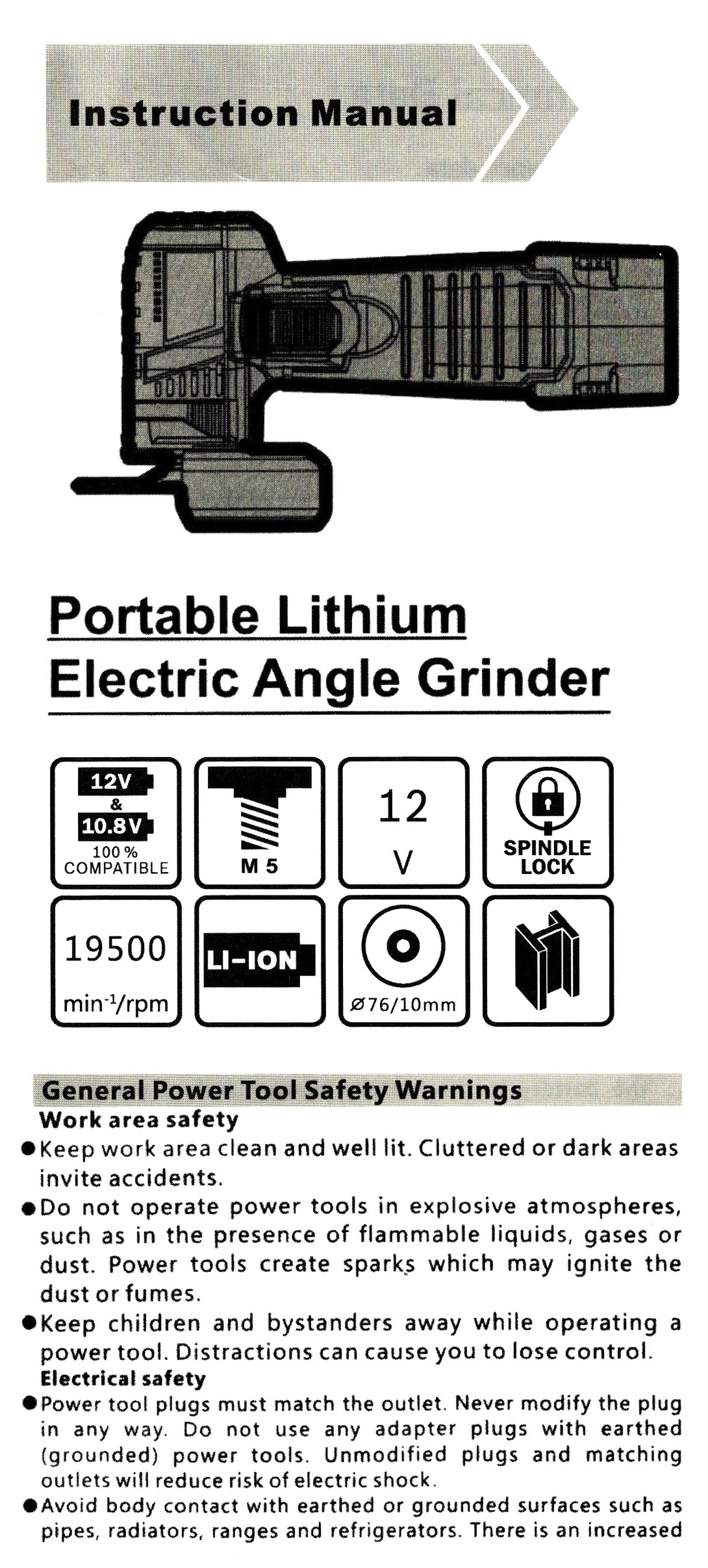

Cordless Angle Grinder

Cordless Angle Grinder

M5 12V 19500prm

pi76mm / pi10mm













InstructionManual(CordlessAngleGrinder).pdf

3.02MB









General Power Tool Safety Warnings

Work area safety (작업장 안전수칙)
• Keep work area clean and well lit. Cluttered or dark areas invite accidents.

• 작업장은 깨끗하고, 조명을 밝게 유지해 주십시오. 어수선하거나 어두운 곳에서 사고가 발생합니다.
• Do not operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust or fumes.
• 인화성 액체, 가스 혹은 먼지와 같은 폭발성 환경에서 전동공구를 작동하지 마십시오. 전동공구는 먼지나 연기를 점화시켜 불꽃을 일으킵니다.
• Keep children and bystanders away while operating a power tool. Distractions can cause you to lose control.
• 전동공구를 사용할 때, 어린아이와 주변 사람이 접근하지 않도록 하십시오. 주의가 산만해지면 통제력을 잃을 수 있습니다.

Electrical safety (전기 안전수식)
• Power tool plugs must match the outlet. Never modify the plug in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching outlets will reduce risk of electric shock.

• 전동공구의 플러그와 콘센트 모양이 적합하게 사용하십시오. 플러그를 개조하지 마십시오. 접지된 (접지된 연결된) 전원공구의 아답터 플러그를 사용하십시오. 개조하지 않은 플러그와 적합한 콘센트를 사용하면 위험과 전기 감전을 줄일 수 있습니다.
• Avoid body contact with earthed or grounded surfaces such as pipes, radiators, ranges and refrigerators. There is an increased.
• 작업자의 신체가 파이프, 라디에이터, 레인지, 냉장고와 같은 접지된 표면 혹은 땅의 접지를 피하십시오.



Technical Data

Performance data
   No-load speed             19.500 грm
   Grinding spindle thread   M5
   Bore size, diameter        10.0 mm
Battery and power
   Battery voltage             12 V
Size and weight
   Weight excl battery        0.7 kg
Tools
   Grinding/cutting disc. diameter   76 mm

Noise/vibration information
Surface grinding (roughing)
   Vibration emission value ah   13.5 m/s
   Uncertainty K               1.5 m/s
Noise
   Sound pressure level      75 dB(A)
   Sound power level         86 dB(A)
   Uncertainty K               3 dB



Assembly

Battery Charging
• Note: The battery supplied is partially charged. To ensure full capacity of the battery, completely charge the battery in the battery charger before using your power tool for the first time.
• The lithium-ion battery can be charged at any time without reducing its service life. Interrupting the charging procedure does not damage the battery.
• The lithium-ion battery is protected against deep discharging by the "Electronic Cell Protection (ECP)". When the battery is empty, the machine is switched off by means of a protective 12 circuit: The inserted tool no longer rotates.
• Do not continue to press the On/Off switch after the machine has been automatically switched off. The battery can be damaged.
• To remove the battery press the unlocking buttons and pull out the battery downwards. Do not exert any force job better and safer at the rate for which it was designed.
• Do not use the power tool if the switch does not turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
• Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

Battery tool use and care
• Recharge only with the charger specified by the manufacturer. A charger that is suitable for one type of battery pack may create a risk of fire when used with another battery pack.
• Use power tools only with specifically designated battery packs. Use of any other battery packs may create a risk of injury and fire.
• When battery pack is not in use, keep it away from other metal objects, like paper clips, coins, keys, nails, screws that can make a connection from one terminal to another, Shorting the battery terminals together may cause burns or a fire.

Service
• Have your power tool serviced by a qualified repair person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.
• Follow instruction for lubricating and changing accessories.
• Keep handles dry, clean and free from oil grease.



Product Description and Specifications

Read all safety warnings and all instructions. Failure to follow the warnings and in structions may result in electric shock, fire and/or serious injury.

Intended Use
The machine is intended for cutting and roughing of metal stone and wood materials, plastics, non-ferrous metals and tiles without the use of water. A specific protection guard must be used when cutting.

Product Features
The numbering of the product features refers to the illustraction of the machine on the graphics page
• Direction-of-rotation arrow on housing
• Spindle lock button
• On/Off switch
• Battery pack
• Battery unlocking button' 6
• Battery charge-control indicator
• Protection guard for grinding

risk of electric shock if your body is earthed or grounded.
• Do not expose power tools to rain or wet conditions. Water entering a power tool will increase the risk of electric shock.
• Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of electric shock.
• When operating a power tool outdoors, use an extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces shock.
• If operating a power tool in a damp location is unavoidable, use a ground fault circuit interrupter (GFCI) protected supply. Use of an GFCI reduces the risk of electric shock.

Personal safety
• Stay alert, watch what you are doing and use common sense when operating a power tool. Do not use a power tool while you are tired or under the influence of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal injury.
• Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.
• Prevent unintentional starting. Ensure the switch is in the off-position before connecting to power source and/or battery pack, picking up or carrying the tool. Carrying power tools with your finger on the switch or energising power tools that have the switch on invites accidents.
• Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury.
• Do not overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
• Dress properly. Do not wear loose clothing or jewellery. Keep your hair, clothing, and gloves away from moving parts. Loose clothes, jewellery or long hair can be caught in moving parts.
• If devices are provided for the connection of dust extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can reduce dustrelated hazards.



Power tool use and care
• Do not force the power tool. Use the correct power tool for your application. The correct power tool will do the

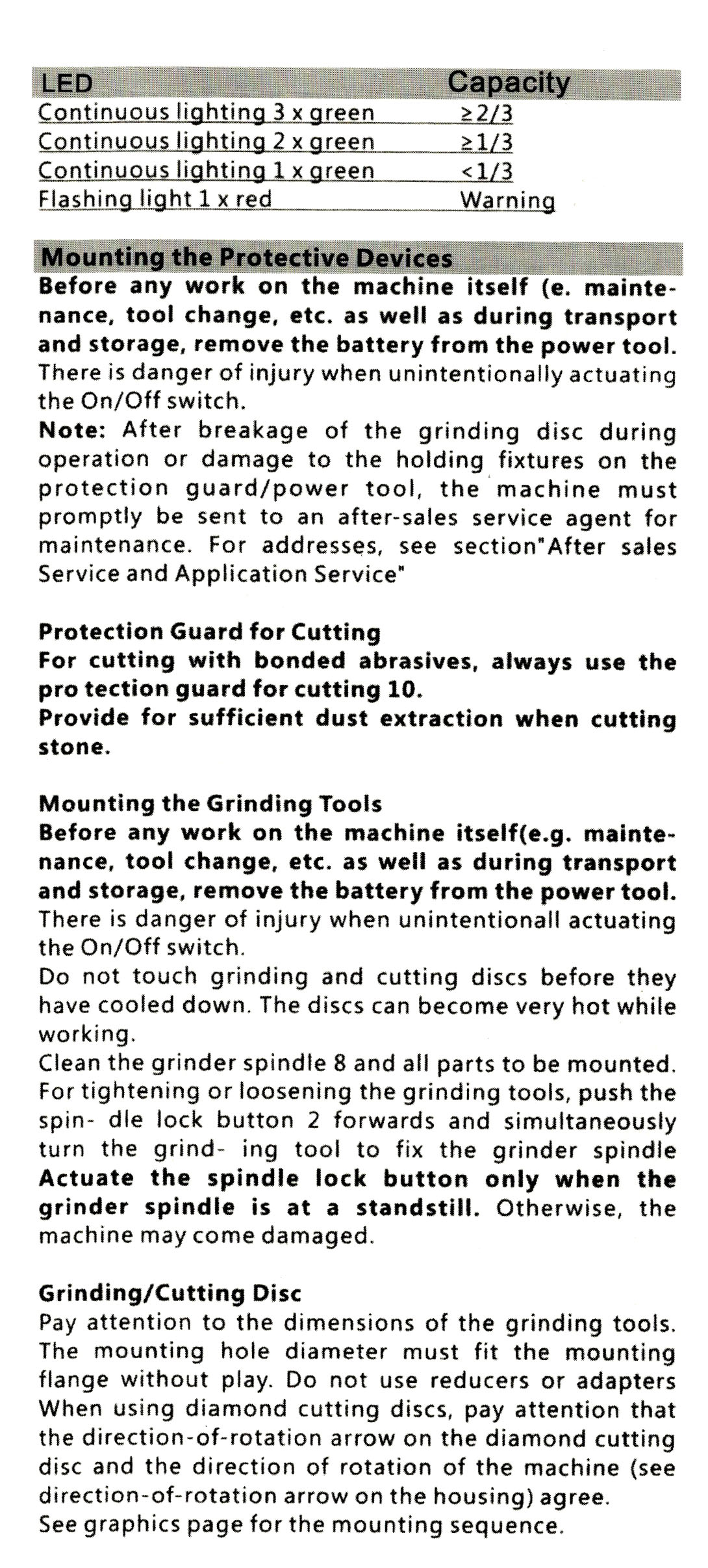

   LED                                        Capacity
   Continuous lighting 3 x green        ≥2/3
   Continuous lighting 2 x green        ≥1/3
   Continuous lighting 1 x green        <1/3
   Flashing light 1 x red                   Warning



Mounting the Protective Devices

Before any work on the machine itself (e. mainte-nance, tool change, etc. as well as during transport and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating the On/Off switch.
Note : After breakage of the grinding disc during operation or damage to the holding fixtures on the protection guard/power tool, the machine must promptly be sent to an after-sales service agent for maintenance. For addresses, see section" After sales Service and Application Service"

Protection Guard for Cutting
For cutting with bonded abrasives, always use the protection guard for cutting 10.
Provide for sufficient dust extraction when cutting stone.

Mounting the Grinding Tools
Before any work on the machine itself(e.g. mainte-nance, tool change, etc. as well as during transport and storage, remove the battery from the power tool. There is danger of injury when unintentionall actuating the On/Off switch. Do not touch grinding and cutting discs before they have cooled down. The discs can become very hot while working. Clean the grinder spindle 8 and all parts to be mounted. For tightening or loosening the grinding tools, push the spin- dle lock button 2 forwards and simultaneously turn the grind- ing tool to fix the grinder spindle Actuate the spindle lock button only when the grinder spindle is at a standstill. Otherwise, the machine may come damaged.

Grinding/Cutting Disc
Pay attention to the dimensions of the grinding tools. The mounting hole diameter must fit the mounting flange without play. Do not use reducers or adapters when using diamond cutting discs, pay attention that the direction-of-rotation arrow on the diamond cutting disc and the direction of rotation of the machine (see direction-of-rotation arrow on the housing) agree. See graphics page for the mounting sequence.


After mounting the grinding tool and before switching on, check that the grinding tool is correctly mounted and that it can turn freely. Make sure that the grinding tool does not graze against the protection guard or other parts.

Disc Instal Instructions
Pull the half circle neck collar until it is stopped by the bolt. Put on the disc, use the wrench to tight the hex head.

Approved Grinding Tools
All grinding tools mentioned in these operating instructions can be used. The permissible speed [min'] or the circumferential speed [m/s] of the grinding tools used must at least match thevalues given in the table. Therefore, observe the permissible rotational circumer-ential speed on the label of the grinding tool.

Dust/Chip Extraction
Dust from materials such as lead-containing coatings some wood types, minerals and metal can be harmful to one's health. Touching or breathing-in the dust can cause allergic reactions and/or lead to respiratory infections of the user or bystanders. Certain dust, such as oak or beech dust, is considered carcinogenic, especially in connection with wood treatment additives (chromate, wood preservative). Materials con taining asbestos may only be worked by specialists. Provide for good ventilation of the working place. It is recommended to wear P2 filter-class respirator. Observe the relevant regulations in your country for the materials to be worked Prevent dust accumulation at the workplace. Dust can easily ignite.



Advantages
• Handy in every situation - extremely compact and ergonomic for fast disconnection on the construction site
• Fast work rate thanks to the high performance EC motor
• Highly versatile for different materials
• The first 12 volt angle grinder
• Easy to swap discs thanks to the new spindle lock
• Easy adjustment of the protective cover without having to use tools

























General Power Tool Safety Warnings



Work area safety
· Keep work area clean and well lit. Cluttered or dark areas
invite accidents.
· Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
Electrical safety
Power tool plugs must match the outlet. Never modify the plug
in any way. Do not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and matching
outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces such as
pipes, radiators, ranges and refrigerators. There is an increased
Technical Data
Performance data
No-load speed
19.500 грm
Grinding spindle thread
M 5
Bore size, diameter
10.0 mm
Battery and power
Battery voltage
12 V
Size and weight
Weight excl battery
0.7 kg
Tools
Grinding/cutting disc. diameter
76 mm
Noise/vibration information
Surface grinding (roughing)
Vibration emission value ah
13.5 m/s
Uncertainty K
1.5 m/s
Noise
Sound pressure level
75 dB(A)
Sound power level
86 dB(A)
Uncertainty K
3 dB



Assembly
Battery Charging
.Note: The battery supplied is partially charged. To
ensure full capacity of the battery, completely charge
the battery in the battery charger before using your
power tool for the first time.
The lithium-ion battery can be charged at any time
without reducing its service life. Interrupting the
charging procedure does not damage the battery.
The lithium-ion battery is protected against deep
discharging by the "Electronic Cell Protection (ECP)".
When the battery is empty, the machine is switched off
by means of a protective 12 circuit: The inserted tool no
longer rotates
.Do not continue to press the On/Off switch after the
machine has been automatically switched off. The
battery can be damaged.
.To remove the battery press the unlocking buttons and
pull out the battery downwards. Do not exert any
force.

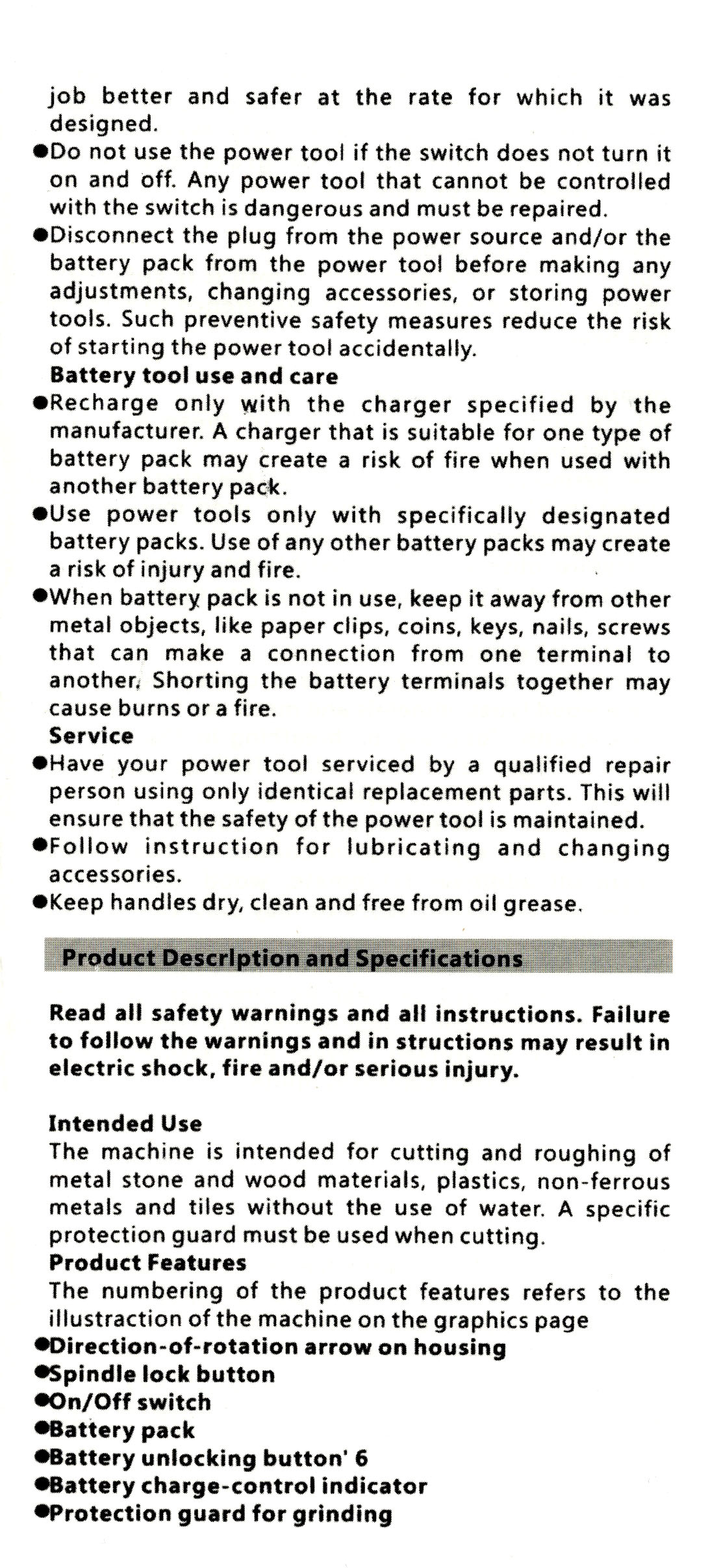

job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn it
on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk
of starting the power tool accidentally.
Battery tool use and care
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type of
battery pack may create a risk of fire when used with
another battery pack.
.Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury and fire.
When battery pack is not in use, keep it away from other
metal objects, like paper clips, coins, keys, nails, screws
that can make a connection from one terminal to
another, Shorting the battery terminals together may
cause burns or a fire.
Service
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
Follow instruction for lubricating and changing
accessories.
Keep handles dry, clean and free from oil grease.
Product Description and Specifications
Read all safety warnings and all instructions. Failure
to follow the warnings and in structions may result in
electric shock, fire and/or serious injury.
Intended Use
The machine is intended for cutting and roughing of
metal stone and wood materials, plastics, non-ferrous
metals and tiles without the use of water. A specific
protection guard must be used when cutting.
Product Features
The numbering of the product features refers to the
illustraction of the machine on the graphics page
·Direction-of-rotation arrow on housing
·Spindle lock button
.On/Off switch
*Battery pack
·Battery unlocking button' 6
·Battery charge-control indicator
*Protection guard for grinding

risk of electric shock if your body is earthed or
grounded.
.Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges or moving parts. Damaged
or entangled cords increase the risk of electric shock.
.When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces shock.
If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of an GFCI reduces the risk
of electric shock.
Personal safety
·Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while
operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
·Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
"Remove any adjusting key or wrench before turning the
power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
.Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool
in unexpected situations.
Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing, and gloves away from moving
parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection can
reduce dustrelated hazards.
Power tool use and care
Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the

LED
Capacity
Continuous lighting 3 x green
≥2/3
Continuous lighting 2 x green
≥1/3
Continuous lighting 1 x green
<1/3
Flashing light 1 x red
Warning
Mounting the Protective Devices
Before any work on the machine itself (e. mainte-
nance, tool change, etc. as well as during transport
and storage, remove the battery from the power tool.
There is danger of injury when unintentionally actuating
the On/Off switch.
Note: After breakage of the grinding disc during
operation or damage to the holding fixtures on the
protection guard/power tool, the machine must
promptly be sent to an after-sales service agent for
maintenance. For addresses, see section" After sales
Service and Application Service"
Protection Guard for Cutting
For cutting with bonded abrasives, always use the
pro tection guard for cutting 10.
Provide for sufficient dust extraction when cutting
stone.
Mounting the Grinding Tools
Before any work on the machine itself(e.g. mainte-
nance, tool change, etc. as well as during transport
and storage, remove the battery from the power tool.
There is danger of injury when unintentionall actuating
the On/Off switch.
Do not touch grinding and cutting discs before they
have cooled down. The discs can become very hot while
working.
Clean the grinder spindle 8 and all parts to be mounted.
For tightening or loosening the grinding tools, push the
spin- dle lock button 2 forwards and simultaneously
turn the grind- ing tool to fix the grinder spindle
Actuate the spindle lock button only when the
grinder spindle is at a standstill. Otherwise, the
machine may come damaged.
Grinding/Cutting Disc
Pay attention to the dimensions of the grinding tools.
The mounting hole diameter must fit the mounting
flange without play. Do not use reducers or adapters
When using diamond cutting discs, pay attention that
the direction-of-rotation arrow on the diamond cutting
disc and the direction of rotation of the machine (see
direction-of-rotation arrow on the housing) agree.
See graphics page for the mounting sequence.


After mounting the grinding tool and before
switching on, check that the grinding tool is correctly
mounted and that it can turn freely. Make sure that
the grinding tool does not graze against the
protection guard or other parts .
Disc Instal Instructions
Pull the half circle neck collar until it is stopped by
the bolt. Put on the disc , use the wrench to tight the
hex head.
Approved Grinding Tools
All grinding tools mentioned in these operating
instructions can be used .
The permissible speed [min'] or the circumferential
speed [m/s] of the grinding tools used must at least
match thevalues given in the table.
Therefore, observe the permissible rotational circumer-
ential speed on the label of the grinding tool.
Dust/Chip Extraction
Dust from materials such as lead-containing coatings
some wood types, minerals and metal can be harmful to
one's health. Touching or breathing-in the dust can
cause allergic reactions and/or lead to respiratory
infections of the user or bystanders
Certain dust, such as oak or beech dust, is considered
carcinogenic, especially in connection with wood
treatment additives (chromate, wood preservative).
Materials con taining asbestos may only be worked by
specialists
Provide for good ventilation of the working place
It is recommended to wear P2 filter-class respirator.
Observe the relevant regulations in your country for the
materials to be worked Prevent dust accumulation at
the workplace. Dust can easily ignite.
Advantages
Handy in every situation - extremely compact and
ergonomic for fast disconnection on the construction site
..
Fast work rate thanks to the high performance EC motor
Highly versatile for different materials
.
The first 12 volt angle grinder
Easy to swap discs thanks to the new spindle lock
.
Easy adjustment of the protective cover without having to
use tools
